TIPS MAINTENANCE POINTING ANTENA VSAT

Selamat malam para pembaca. setelah sebelumnya saya menulis postingan tentang PENGERTIAN VSAT dan JENIS-JENIS VSAT, untuk postingan saya kali ini saya akan menulis tentang tips maintenance pointingantena pada VSAT.
Sebelumnya saya akan menjelaskan sedikit tentang antena vsat ini.
Antena pada vsat berfungsi untuk memperkuat sinyal dari satelit dan ke satelit. jenis dan diameter antena vsat inipun bermacam-macam, mulai dari diameter 1,8 m sampai dengan 9 m.
Adapun bagian-bagian antena vsat meliputi : Reflector, Feedhorn, Kingpost, Pedestal, dan Feed Support.

Tips Maintenance pointing Antena

Masalah utama yang sering muncul  dan  perlu diperhatikan  meliputi :

-          Kerapatan antar reflektor

-          Kelengkungan reflektor

-          Fokus feedhorn

-          Pointing

Kerapatan reflektor

Kencangkan baut-baut  reflektor  satu persatu (dengan pelan –pelan )hingga  reflektor benar-benar rapat,

Pada saat pengencangan perhatikanlah level sinyal pada spektrum ,ambillah posisi pengencangan baut pada level sinyal terbaik

Kelengkungan reflektor

Perhatikan baut penyangga reflektor  1 dan 2 seperti pada gambar.

Jarak (h2) masing –masing penyangga 2 haruslah sama .  Tentukanlah  jarak (h2)  salah satu baut  sebagai acuan ,  kemudian samakan jarak (h2) baut-baut yang lain dengan acuan tersebut.

Apabila ada perubahan level sinyal  pada spektrum 1-2 dB, abaikanlah karena hal ini masih dipengaruhi faktor feedhorn dan  pointing antena . Apabila  terjadi perubahan level sinyal  yang cukup besar > 3dB,  ambillah posisi baut penyangga terbaik.

Lakukanlah hal ini untuk penyangga 1, dan diatur sedemian rupa h1 sehingga diperoleh hasil sinyal terbaik. Pada umumnya  jarak h2 lebih lebar dibanding h1 (h2 > h1).

Fokus feedhorn

·         -Pengaturan penyangga (Spar) Feedhorn :

Untuk pengaturan fokus feedhorn  lepas penyangga (spar) 1 dan 3.  Aturlah sedemikian rupa dengan cara  tarik –dorong – geser , perhatikanlah sinyal pada spektrum  dan pilihlah level sinyal terbaik. Hal ini mungkin akan mengakibatkan posisi baut penyyanga (spar) berubah , buatlah lobang baut baru (dg boor) pada penyannga (spar) tersebut bila perlu.

·         -Pengaturan arah feedhorm :

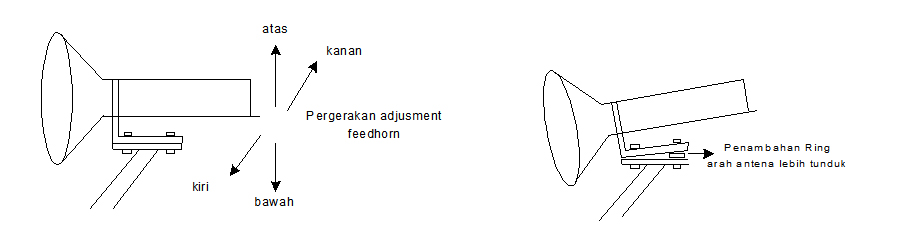

Arah feed horn haruslah menuju ke titik pusat Antena  bila dipandang dari berbagai sisi. Aturlah arah feedhorn  dengan cara adjustment naik-turun kiri-kanan , pilihlah posisi  sinyal terbaik pada spektrum .Lakukanlah modifikasi dudukan feedhorn bila diperlukan , misal : dg penambahan ring  pengganjal agar arah feedhorn lebih menunnduk (lihat gambar) , dsb.



Pointing

-Azimuth : untuk mengarahkan antena ke satelit pada arah horizontal

-Elevation : untuk mengarahkan antena ke satelit pada arah vertical

-Polarization : untuk mengarahkan antena ke transponder yang akan digunakan

Perhatian : Saat melakukan maintenance perhatikanlah kerapuhan Antena , khususnya reflektor  (mudah pecah !!)
